Фекальные насосы ЦМФ |
 | Электронасос 1ЦМФ 160-10М предназначен для перекачки на животноводческих комплексах фекальной жидкости, имеющей твердые включения органического происхождения (солома, кормовые отходы), размером не более 100 мм по длине и 60 мм по ширине и толщине, объемная концентрация которых не более 6%. Рабочая температура - 35 0С.
Электронасос 1ЦМФ 160-10 М представляет собой центробежный моноблочный агрегат, состоящий из одноступенчатого насоса и встроенного герметизированного трехфазного асинхронного электродвигателя с принудительным водяным охлаждением обмотки.
Основные материалы: корпусные детали, рабочее колесо, верхний щит, кожух, днище - бронза Бр05Ц5С5, вал ротора - сталь 20Х13, нижний корпус подшипника, гильза статора, кольцо ротора, корпус статора, подшипниковые щиты - нержавеющая сталь 12Х18Н10Т, верхний корпус подшипника - сталь 12Х18Н9ТЛ. |
| Тип | Q, м3/ч | Н, м | Подпор, м | КПД, % | P дв., kW | Вес, кг | Размеры | | Диаметр, мм | Длина, мм | | 1ЦМФ 160-10М | 160 | 10 | 0,4 | 60 | 7,5 | 340 | 460 | 1080 |
Условное обозначение электронасоса 1ЦМФ 160-10М:
1 - порядковый номер конструктивного исполнения;
Ц - центробежный;
М - моноблочный;
Ф - фекальный;
160 - номинальная подача;
10 - напор при номинальной подаче;
М - модернизированный.
Показатели надежности электронасоса:
Средняя наработка на отказ, не менее - 7000 часов
Средний ресурс до капитального ремонта, не менее - 14000 часов
Средний срок службы - 5 лет.

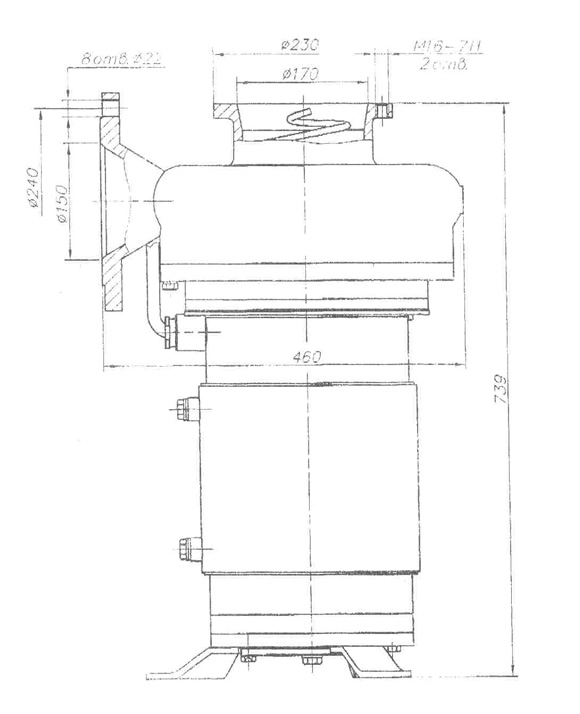

Габаритный чертеж 1ЦМФ 160-10М
|
|
|
|
